Москва, поселение Вороновское
Миграционный центр: топоплан и ситуационный план
- Съёмка
- 49,73 га
- Топоплан
- 1:500
- Ситуационный план
- 1:2000
- Год
- 2019
Топографический план с сечением рельефа 0,5 м и ситуационный план — исходные данные для проектирования
Геодезия · топосъёмка 1:500
Топоплан 1:500 для проекта, подключения сетей и экспертизы — со съёмкой и согласованием коммуникаций.
Снимаем рельеф, здания, деревья и подземные сети, составляем инженерно-топографический план 1:500 и согласуем сети с эксплуатирующими организациями. Сами сдаём план в ГИСОГД Москвы или ИСОГД Московской области. Участок ИЖС до 15 соток — от 15 000 ₽, топоплан — от 3 рабочих дней.
Топосъёмка отвечает на три вопроса
Подбор
Выберите задачу — покажем, что сделаем и сколько это стоит.
Ориентирот 15 000 ₽
Цена — за участок до 15 соток в масштабе 1:500. Сети на участке снимаем; согласование с организациями — от 8 000 ₽ за каждую, если оно нужно.
Ориентирот 15 000 ₽
Сетевые организации обычно просят топоплан 1:500 с нанесёнными сетями. Требования к плану уточняем у вашей организации заранее.
Ориентирот 15 000 ₽ за га
Застроенная территория или Москва — от 30 000 ₽ за га. Для экспертизы делаем инженерно-геодезические изыскания с отчётом по СП 47 — от 50 000 ₽.
Ориентирот 15 000 ₽
Топоплан годится, как правило, не более двух лет при подтверждении актуальности; если ситуация и рельеф изменились больше чем на 35 % — снимаем заново (СП 47.13330.2016, п. 5.1.20).
Калькулятор
Укажите площадь, где участок и сколько сетей нужно согласовать — покажем цену «от» и срок по этапам.
Участок ИЖС до 15 соток — одна цена. Больше — считаем по гектарам.
Газ, вода, канализация, электричество, связь — каждая эксплуатирующая организация отдельно.
Ориентир
—
Срок — от
Это ориентир «от». Точную цену назовём по схеме участка. Платежи эксплуатирующим организациям за согласование оплачиваются по их тарифам отдельно; сроки согласований зависят от этих организаций. Расчёт никуда не отправляется.
Результат
Топоплан и всё, что к нему просят проектировщик, сетевые организации и экспертиза.
Нормы
Действующие СП 47.13330.2016 (Изм. № 1), СП 317.1325800.2017 (Изм. № 1, 2) и региональные правила.
| Вопрос | Требование | Норма |
|---|---|---|
| Масштаб плана | 1:500–1:2000 для ГПЗУ и проекта; застроенная территория — 1:500–1:200 | СП 47.13330.2016, прил. Б, табл. Б.1 |
| Срок давности | как правило, не более 2 лет при подтверждении актуальности; ситуация и рельеф изменились больше чем на 35 % — новая съёмка | СП 47.13330.2016, п. 5.1.20 |
| Подтверждение актуальности | камеральные и полевые работы по программе | СП 317.1325800.2017, п. 5.3.4 |
| Подземные сети | инструментальная съёмка, скрытые точки — трубокабелеискателем | СП 317.1325800.2017, п. 5.3.2.17, 5.3.5.7 |
| Согласование сетей | с собственниками (эксплуатирующими) или органом, ведущим Сводный план | СП 47.13330.2016, п. 5.1.24 |
| Точность съёмочной сети 1:500 | СКП не более 0,08 м на застроенной и 0,10 м на открытой местности | СП 317.1325800.2017, табл. 5.5 |
| Системы координат и высот | по заданию; в отчёте указываются обязательно | СП 47.13330.2016, п. 5.1.10, 5.1.23.1 |
| Передача в ГИСОГД | не позднее месяца после выполнения | ГрК РФ, ст. 57 ч. 2 |
| Москва | приём в ГИСОГД — до 5 рабочих дней, бесплатно, электронно | ПП Москвы № 492-ПП |
| Московская область | регистрация в ИСОГД — 5 рабочих дней; система координат МСК-50 | ПП МО № 231/9, п. 30, 43 |
Лицензия на геодезическую деятельность для топосъёмки не нужна: её требуют для геодезических и картографических работ федерального и специального назначения (431-ФЗ, ПП РФ № 1126). Инженерные изыскания выполняет член СРО (ГрК РФ, ст. 47 ч. 2).

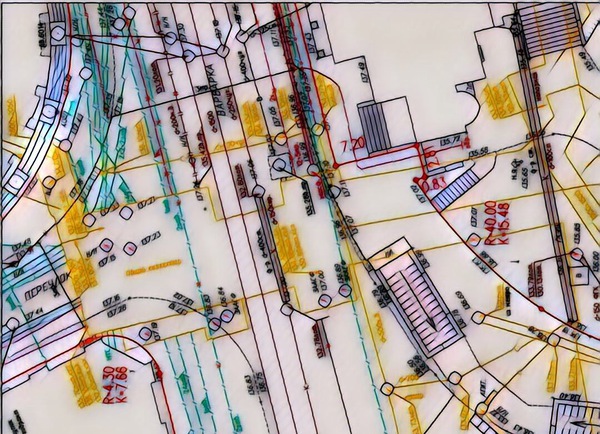

Условный фрагмент топоплана 1:500: опорные пункты, рельеф, дом, дорога и подземные сети.
Платежи эксплуатирующим организациям за согласование — по их тарифам, в нашу цену они не входят.
Что на схеме
Схема условная. Нажмите на пункт, чтобы подсветить его на схеме.
Условные обозначения
Нажмите на обозначение, чтобы выделить на схеме.
| Этап | Что делаем | Как | Нормы |
|---|---|---|---|
| Исходные данные | Пункты сетей, прежние планы, сведения о сетях | Запросы в ГИСОГД или ИСОГД | СП 47.13330.2016, п. 4.16 |
| Съёмочная сеть | Спутниковые приёмники и тахеометр | Уравнивание, оценка точности | СП 317.1325800.2017, табл. 5.5 |
| Съёмка | Рельеф, ситуация, сети | Тахеометр, спутниковый приёмник, трассоискатель | СП 317.1325800.2017, п. 5.3.2 |
| Топоплан | 1:500, сечение 0,5 м | Камеральная обработка, DWG и PDF | СП 47.13330.2016, прил. Б, В |
| Согласование сетей | С эксплуатирующими организациями | Подписи на планах сетей | СП 47.13330.2016, п. 5.1.24 СП 317.1325800.2017, п. 5.3.2.28 |
| Сдача | ГИСОГД Москвы или ИСОГД области | Электронно, с подписью | ГрК РФ, ст. 57 ч. 2 |
Для участка ИЖС этапы те же, только быстрее: съёмка — за один выезд.
Из нашей практики
Крупные площадки — цифры из технических отчётов; по ссылке — их фрагменты.
Москва, поселение Вороновское
Топографический план с сечением рельефа 0,5 м и ситуационный план — исходные данные для проектирования
Новгородская область
Обследовали 5 исходных пунктов, сняли рельеф и коммуникации, получили согласования эксплуатирующих организаций
Московский регион, Рублёво-Архангельское
Застроенная территория с дорогами и сетями; обработка в Московской системе координат и высот
Без согласования сетей топоплан готов от 3 рабочих дней; с согласованиями срок задают эксплуатирующие организации.
Адрес или кадастровый номер, площадь и для чего нужен план.
день 0Съёмка участка; участок ИЖС — за один выезд.
от 1 дняОбработка, план 1:500, файлы DWG и PDF.
от 2 рабочих днейПодаём планы сетей в организации, получаем подписи.
10–30 рабочих днейГИСОГД Москвы или ИСОГД Московской области.
до 5 рабочих днейНе знаете, какие сети согласовывать? Скажем после выезда. Отправить адрес
Цены
Москва и Московская область. Для точного ориентира — калькулятор выше.
Топоплан и сдача
Согласование каждой сети — от 8 000 ₽; платежи эксплуатирующим организациям — по их тарифам.
Рассчитать стоимость| Участок ИЖС до 15 сотокмасштаб 1:500 | от 15 000 ₽ |
|---|---|
| Площадка в Московской областинезастроенная территория | от 15 000 ₽ за га |
| Застроенная территория или Москваздания, дороги, сети | от 30 000 ₽ за га |
| Согласование сетейза каждую эксплуатирующую организацию | от 8 000 ₽ |
Ориентировочные цены не являются публичной офертой. Точную стоимость фиксируем в договоре.
| Топосъёмка и вынос границучасток ИЖС | от 20 000 ₽ |
| Геодезические изыскания для экспертизыс техническим отчётом | от 50 000 ₽ |
| Геоподосноваактуализация плана | от 15 000 ₽ |
Подробнее
Топографическая съёмка даёт инженерно-топографический план — точную карту участка в масштабе 1:500 с рельефом, зданиями, дорогами, деревьями и подземными сетями. По нему проектировщик сажает здание, сетевая организация выдаёт условия подключения, а экспертиза проверяет, что проект привязан к реальной местности.
Для ГПЗУ и проектирования обычно хватает 1:500; на плотной застройке и для сложных узлов берут 1:200, для больших территорий и ситуационных планов — 1:2000 (СП 47.13330.2016, прил. Б). Сечение рельефа для 1:500 — как правило 0,5 м. Если проектировщик не указал масштаб, уточним у него до выезда.
Подземные сети снимаем инструментально, скрытые точки ищем трассоискателем (СП 317.1325800.2017, п. 5.3.2.17, 5.3.5.7). Планы сетей согласуют с собственниками или эксплуатирующими организациями (СП 47.13330.2016, п. 5.1.24): газ, вода, канализация, электричество, связь. Каждая организация согласует свою сеть и работает по своим тарифам — эти платежи мы показываем отдельно от нашей цены.
Результаты изысканий передают в региональную информационную систему не позднее месяца (ГрК РФ, ст. 57 ч. 2). В Москве материалы принимают в ГИСОГД Москвы — до 5 рабочих дней, бесплатно (ПП Москвы № 492-ПП); сводный план подземных коммуникаций ведёт ГБУ «Мосгоргеотрест» (ПП Москвы № 277-ПП). В Московской области материалы регистрируют в ИСОГД — 5 рабочих дней, система координат МСК-50 (ПП МО № 231/9). Сдачу берём на себя.
Как правило, не более двух лет при условии, что её актуальность подтверждена камеральными и полевыми работами (СП 47.13330.2016, п. 5.1.20; СП 317.1325800.2017, п. 5.3.4). Если ситуация и рельеф изменились больше чем на 35 %, план не обновляют, а снимают заново. Старую съёмку проверим и скажем, можно ли её актуализировать.
От площади, застройки и числа сетей. Участок ИЖС до 15 соток — от 15 000 ₽. Незастроенная площадка в области — от 15 000 ₽ за гектар, застроенная территория или Москва — от 30 000 ₽ за гектар. Согласование каждой сети — от 8 000 ₽. Точный ориентир — в калькуляторе на этой странице.
Остались вопросы по вашему объекту?
Подскажем состав работ и цену — по телефону или в Telegram.
Валерия Соколовакоммерческий директорНормативная база
Участок ИЖС до 15 соток — от 15 000 ₽. Площадка в Московской области — от 15 000 ₽ за гектар, застроенная территория или Москва — от 30 000 ₽ за гектар. Согласование каждой сети — от 8 000 ₽.
Участок ИЖС — выезд за один день, топоплан — от 3 рабочих дней вместе с выездом. Согласование сетей добавляет 10–30 рабочих дней — срок задают эксплуатирующие организации.
Как правило, 1:500 с сечением рельефа 0,5 м. Если архитектор просит другой масштаб, снимем в нём.
Как правило, не более двух лет при подтверждении актуальности (СП 47.13330.2016, п. 5.1.20). Если ситуация и рельеф изменились больше чем на 35 %, нужна новая съёмка.
Да: подаём планы сетей в эксплуатирующие организации и получаем подписи. Их платежи — по их тарифам, отдельно от нашей цены.
Порядком сдачи: в Москве — ГИСОГД Москвы (ПП Москвы № 492-ПП), в области — ИСОГД (ПП МО № 231/9) в системе МСК-50. Сдачу берём на себя, она входит в цену.
Для топосъёмки — нет: лицензия нужна для геодезических и картографических работ федерального и специального назначения (431-ФЗ). Инженерные изыскания выполняет член СРО — ГлавГеоПроект состоит в СРО «ГЕОБАЛТ».
Да. Но под глубоким снегом не видны рельеф и люки: часть точек уточняем дополнительно, иногда — досъёмкой весной. Цену и срок скажем после осмотра.
