Шнековое бурение
Быстрая проходка в песках и глинистых грунтах. Монолиты отбираем грунтоносом с зачищенного забоя.
УБШМ 1-13 и 1-20 · до 20 мИнженерная геология · Москва и Московская область
Свои установки и бригады: скважины, монолиты, пробы воды и буровой журнал.
Бурим инженерно-геологические скважины своими установками — по вашей программе или в составе изысканий под ключ. Отбираем монолиты и пробы воды, описываем керн и ведём буровой журнал, после работ тампонируем скважины.
Бурение отвечает на три вопроса
Как заказать
Выберите формат — покажем, что в него входит и сколько стоит.
Ориентирот 1 600 ₽ за метр
Изыскания без программы не допускаются (СП 446.1325800.2019, п. 4.5): бурим по вашей программе — точки, глубины, схема опробования. Шнековое бурение обосновывают в программе: контакт слоёв им фиксируется с точностью хуже 0,5 м (п. 5.6.2).
Ориентирот 1 600 ₽ за метр
Скважины увязываем с точками зондирования и штампа: по описанию керна в скважине графики зондирования связывают с грунтами.
Ориентирпо объёму работ
Программу составляем сами: число и глубину скважин — по сооружению и грунтам (СП 446.1325800.2019, п. 7.2.5 и 7.2.6).
Ориентирот 1 600 ₽ за метр

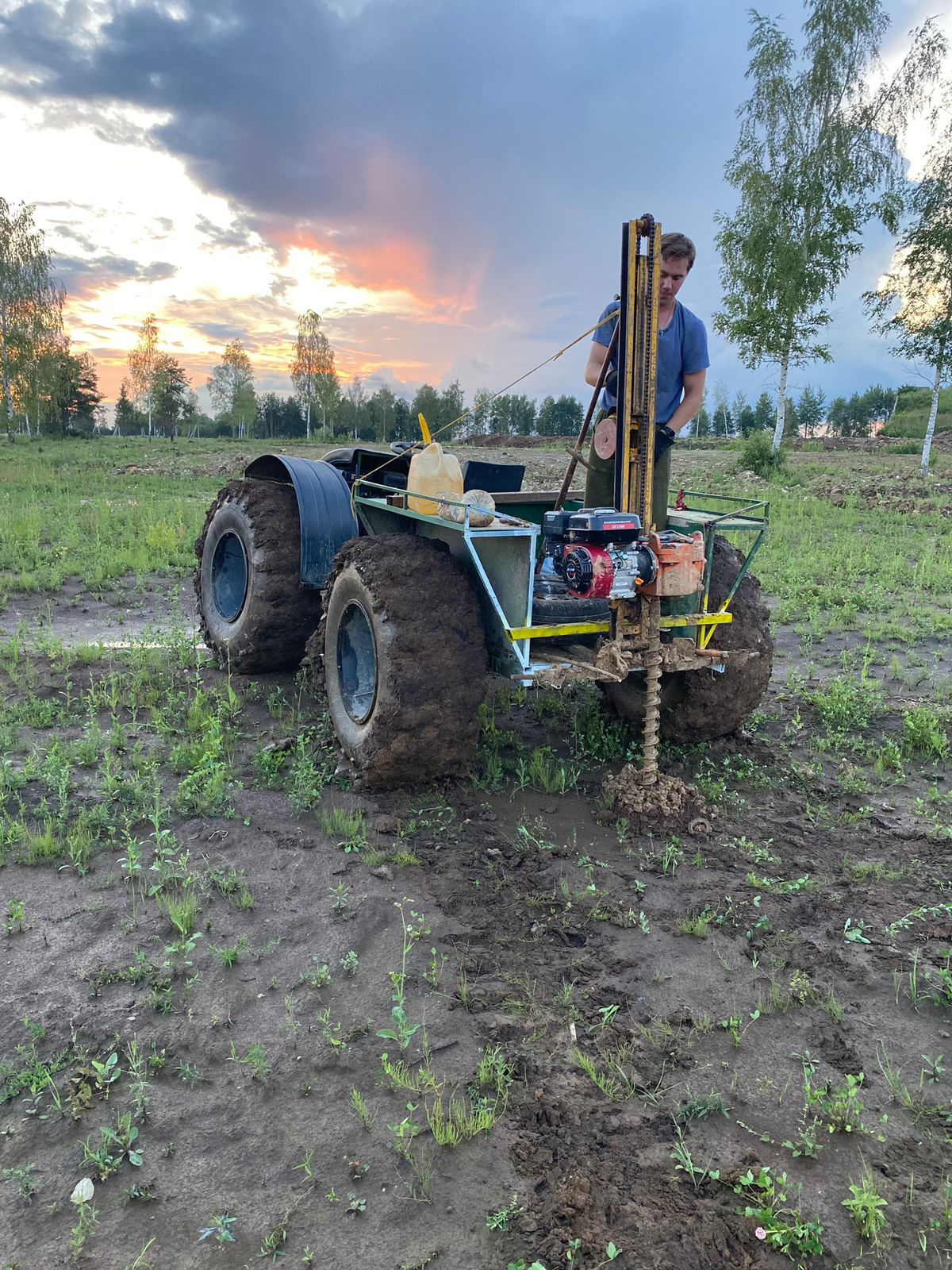

Каракат довозит установку к точкам там, где не пройдёт машина. Условия выезда и доставки техники фиксируем в предложении.
Что входит
Способ бурения выбираем по грунтам, глубине и подъезду к точкам.
Быстрая проходка в песках и глинистых грунтах. Монолиты отбираем грунтоносом с зачищенного забоя.
УБШМ 1-13 и 1-20 · до 20 мДля водонасыщенных и влажных песков и глинистых грунтов от твёрдых до мягкопластичных.
пески и глинистые грунтыКогда нужен сплошной керн: крупнообломочные и скальные грунты, точные границы слоёв.
АВБ-2М · по расчётуМонолиты ненарушенной структуры и образцы нарушенного сложения — маркируем, упаковываем и везём в лабораторию с ведомостью.
по ГОСТ 12071-2014Описание грунтов после каждого рейса, фото керна, журнал по каждой скважине.
ГОСТ Р 58325-2018 · ГОСТ Р 58889-2020Глубина появления и установившийся уровень для каждого горизонта, пробы воды по ГОСТ Р 59539-2021.
уровни · пробы водыСкважины после работ тампонируем (СП 446.1325800.2019, п. 5.6.5). Нужны полевые испытания? Статическое зондирование и штамп — тем же выездом.
Нормы
Ключевые требования к бурению и отбору образцов при инженерно-геологических изысканиях.
| Что | Требование | Норма |
|---|---|---|
| Программа | изыскания без программы не допускаются | СП 446.1325800.2019, п. 4.5 |
| Способ бурения | по грунтам — по приложению В, с учётом ГОСТ 12071 | СП 446.1325800.2019, п. 5.6.1 |
| Границы слоёв | отклонение не больше 0,25–0,5 мшнековое бурение — с обоснованием в программе | СП 446.1325800.2019, п. 5.6.2 |
| Монолиты | грунтоносом с зачищенного забоявиброзонд — только в песках средней плотности и глинистых грунтах с IL < 0,75 | ГОСТ 12071-2014, п. 4.4.4, 4.2.4 |
| Хранение монолитов | при +2…+10 °C и влажности 70–80 % | ГОСТ 12071-2014, п. 4.6.4 |
| Срок до испытаний | 1,5 мес — пески, твёрдые и полутвёрдые глинистые; 1 мес — остальные | ГОСТ 12071-2014, п. 4.6.5 |
| Описание керна | после каждого подъёма бурового снаряда | ГОСТ Р 58325-2018, п. 4.3.1 |
| Подземные воды | для каждого горизонта — глубина появления, установившийся уровень, пробы | СП 446.1325800.2019, п. 5.9.3 |
| Буровой журнал | даты, время и глубины замеров уровней воды | ГОСТ Р 58889-2020, п. 6.2.6 |
| Пробы воды | скважина от 70 мм — пробоотборником, тоньше — откачкой | ГОСТ Р 59539-2021, п. 5.1 |
| Глубина скважин | глубина фундамента + сжимаемая толща + не меньше 2 м | СП 446.1325800.2019, п. 7.2.6 |
| Ликвидация | тампонаж глиной, цементно-песчаным раствором или выбуренным грунтом | СП 446.1325800.2019, п. 5.6.5 |
Полевую документацию ведём по ГОСТ Р 58889-2020, описание грунтов — по ГОСТ Р 58325-2018 (СП 446.1325800.2019, п. 5.6.4а); образцы без ведомости лаборатория не принимает (ГОСТ 12071-2014, п. 4.6.3).
Условный разрез: установка, скважина, места отбора монолитов, два уровня воды и буровой журнал.
Пункты — СП 446.1325800.2019, если не указано иное. Число, глубину скважин и схему опробования задаёт программа.
Условные обозначения
Схема условная. Нажмите на обозначение, чтобы выделить его на схеме.
| Задача | Что получает проект | Как делаем | Нормативы |
|---|---|---|---|
| Разрез площадки | Слои и их границы, описание грунтов | Скважины по контурам и осям здания, описание керна по рейсам | СП 446.1325800.2019, п. 7.2.4 ГОСТ Р 58325-2018, п. 4.3.1 |
| Свойства грунтов | Монолиты и пробы для лаборатории | Грунтонос с зачищенного забоя, хранение до 1–1,5 мес | ГОСТ 12071-2014, п. 4.4.4, 4.6.5 |
| Подземные воды | Уровни и пробы воды по горизонтам | Замеры в скважине, пробоотборник или откачка | СП 446.1325800.2019, п. 5.9.3 ГОСТ Р 59539-2021, п. 5.1 |
| Глубина скважин | Разрез ниже сжимаемой толщи | Глубина фундамента + сжимаемая толща + 2 м | СП 446.1325800.2019, п. 7.2.6 |
| Свайный фундамент | Грунты ниже концов свай | Не меньше 5 м ниже концов свай при рядовом и кустовом расположении | СП 446.1325800.2019, п. 7.2.11 |
Число и глубину скважин задаёт программа — по сооружению и грунтам.
Объекты
Цифры — из наших технических отчётов.
Московская область, Химки
Монолиты, пробы грунта и воды, семь инженерно-геологических элементов и рекомендации по свайному фундаменту
Москва, Автозаводская
Бурение, зондирование, штамповые и прессиометрические испытания; положительная экспертиза 2021 года
Московская область, Горки-2
Скважины с гидрогеологическими наблюдениями и 6 точек статического зондирования
Якутия, Ленск
Малогабаритная установка УКБ-12/25 в городской застройке; положительная экспертиза 2020 года
Объём, глубины и состав отбора образцов уточняем по заданию; условия выезда фиксируем в предложении.
Адрес, схема точек, число и глубины скважин, требования к пробам и срокам.
1 рабочий деньУстановка и бригада, график, состав работ и форма сдачи материалов.
1–2 рабочих дняРазбивка точек, проходка, описание керна по рейсам, отбор монолитов и проб.
по объёму — от 1 дняГлубина появления воды и установившийся уровень в каждой скважине, пробы воды.
во время буренияТампонаж скважин глиной, цементно-песчаным раствором или выбуренным грунтом (п. 5.6.5).
после работБуровые журналы, образцы с ведомостью, фото керна; лаборатория и отчёт — при их заказе.
по окончании поляПрограммы нет — составим её в составе инженерно-геологических изысканий.
Результат
Материалы, по которым лаборатория испытывает грунты, а инженер-геолог составляет отчёт.
Цены
Ориентиры для Москвы и Московской области. Точную стоимость называем по заданию и фиксируем в договоре.
Как считаем
Бурение — от 1 600 ₽ за погонный метр, описание грунтов — от 200 ₽ за метр. Условия выезда и доставки техники фиксируем в предложении отдельно.
Рассчитать стоимость| Шнековое бурениеУБШМ 1-13 и 1-20, отбор монолитов | от 1 600 ₽ за метр |
|---|---|
| Вибрационное бурениепески и глинистые грунты | от 1 600 ₽ за метр |
| Колонковое бурениеАВБ-2М, сплошной керн | по расчёту |
| Описание грунтовполевое описание, фото керна | от 200 ₽ за метр |
Ориентировочные цены не являются публичной офертой. Точную стоимость фиксируем в договоре.
| Статическое зондированиедо 15 м, УБШМ 1-20, за точку | от 15 000 ₽ |
| Штамповые испытаниямодуль деформации, за испытание | от 50 000 ₽ |
Подробнее
Инженерно-геологическая скважина — главный источник фактов о грунтах: по ней видно, какие слои лежат под площадкой и на какой глубине, где подземные воды, и из неё берут образцы для лаборатории. Порядок бурения и опробования задают СП 446.1325800.2019 и ГОСТ 12071-2014, документацию — ГОСТ Р 58889-2020 и ГОСТ Р 58325-2018.
Способ бурения выбирают по грунтам по приложению В СП 446.1325800.2019 и с учётом ГОСТ 12071 (п. 5.6.1). Шнековое бурение быстрое, но контакт слоёв им фиксируется с точностью хуже 0,5 м, поэтому его применение обосновывают в программе (п. 5.6.2). Вибрационное подходит для водонасыщенных и влажных песков и глинистых грунтов от твёрдых до мягкопластичных. Колонковое даёт сплошной керн — его выбирают, когда важны точные границы и структура грунта.
Монолит — образец, в котором сохранены природное сложение и влажность. Его отбирают грунтоносом с зачищенного забоя скважины (ГОСТ 12071-2014, п. 4.4.4); виброзондом — только в песках средней плотности и глинистых грунтах с показателем текучести меньше 0,75 (п. 4.2.4). Монолиты хранят при +2…+10 °C и влажности 70–80 % (п. 4.6.4) и испытывают не позже чем через 1,5 месяца — для песков, твёрдых и полутвёрдых глинистых грунтов — или через месяц для остальных (п. 4.6.5). Образцы без ведомости лаборатория не принимает (п. 4.6.3).
Для каждого встреченного водоносного горизонта записывают глубину, на которой появилась вода, и уровень, на котором она установилась, и отбирают пробы (СП 446.1325800.2019, п. 5.9.3). В буровой журнал заносят даты, время и глубины замеров (ГОСТ Р 58889-2020, п. 6.2.6). Пробы воды берут пробоотборником, если диаметр скважины от 70 мм, и откачкой — если меньше (ГОСТ Р 59539-2021, п. 5.1).
Скважины ставят по контурам и осям здания, в местах резкого изменения нагрузок (СП 446.1325800.2019, п. 7.2.4). Расстояние между ними зависит от сложности условий и уровня ответственности: для зданий нормального уровня — 100–75 м при простых условиях, 50–40 м при средних и 30–25 м при сложных (п. 7.2.5, табл. 7.3). Глубина — не меньше суммы глубины фундамента и сжимаемой толщи плюс 2 м (п. 7.2.6); для свай — не меньше чем на 5 м ниже их концов при рядовом и кустовом расположении (п. 7.2.11).
После работ все выработки ликвидируют: скважины тампонируют глиной, цементно-песчаным раствором или выбуренным грунтом (СП 446.1325800.2019, п. 5.6.5). Открытая скважина соединяет водоносные горизонты и может загрязнить подземные воды или запустить опасные процессы.
Бурение считаем по погонным метрам: шнековое и вибрационное — от 1 600 ₽ за метр, описание грунтов — от 200 ₽ за метр. На итог влияют число и глубина скважин, грунты и способ бурения, подъезд к точкам и удалённость объекта.
Остались вопросы по вашему объекту?
Подскажем технику, способ бурения и цену — по телефону или в Telegram.
Валерия Соколовакоммерческий директорНормативная база
Да. Бурим по вашей программе и передаём буровые журналы, образцы с ведомостью и фото керна. Лабораторию и отчёт подключаем, если вы их закажете.
Способ выбирают по грунтам по приложению В СП 446.1325800.2019 (п. 5.6.1). Шнековое бурение быстрое, но границы слоёв им фиксируются хуже 0,5 м — его обосновывают в программе (п. 5.6.2). Вибрационное подходит для влажных песков и глинистых грунтов, колонковое — когда нужен сплошной керн.
По контурам и осям здания (СП 446.1325800.2019, п. 7.2.4). Для зданий нормального уровня ответственности — через 100–75 м при простых условиях, 50–40 м при средних и 30–25 м при сложных (табл. 7.3).
Не меньше суммы глубины фундамента и сжимаемой толщи плюс 2 м (СП 446.1325800.2019, п. 7.2.6). Для свайного фундамента — не меньше чем на 5 м ниже концов свай при рядовом и кустовом расположении (п. 7.2.11).
Не больше 1,5 месяца для песков, твёрдых и полутвёрдых глинистых грунтов и не больше месяца для остальных (ГОСТ 12071-2014, п. 4.6.5). Хранят их при +2…+10 °C и влажности 70–80 % (п. 4.6.4).
Появившийся — глубина, на которой при бурении встретили воду; установившийся — уровень, на котором вода в скважине перестала меняться. Оба записывают для каждого горизонта (СП 446.1325800.2019, п. 5.9.3) с датой и временем замера (ГОСТ Р 58889-2020, п. 6.2.6).
Тампонируют глиной, цементно-песчаным раствором или выбуренным грунтом (СП 446.1325800.2019, п. 5.6.5), чтобы скважина не соединяла водоносные горизонты и не загрязняла подземные воды.
Да. Для переувлажнённых и труднодоступных участков есть каракат с лёгкой установкой — он довозит её к точкам. Условия выезда фиксируем в предложении.
Шнековое и вибрационное бурение — от 1 600 ₽ за метр, описание грунтов — от 200 ₽ за метр. Колонковое бурение считаем по грунтам и глубине. Статическое зондирование тем же выездом — от 15 000 ₽ за точку, штамп — от 50 000 ₽ за испытание.
Блог
Часто заказывают вместе
Адрес, число и глубины скважин, требования к пробам. Подберём установку и назовём цену.
