Буровая скважина даёт подробную информацию о грунтах в конкретной точке, но сложное строение площадки не всегда можно понять только по отдельным вертикальным разрезам. Геофизические исследования дополняют бурение непрерывными измерениями вдоль профилей или на площади. Они помогают проследить границы слоёв, выделить ослабленные и нарушенные зоны, уточнить положение скального основания, искать пустоты и другие неоднородности.
Что показывают геофизические исследования
Геофизические методы регистрируют физические свойства массива: скорость распространения упругих волн, электрическое сопротивление, электромагнитный отклик и другие параметры. Эти величины не являются прямым названием грунта. Специалист интерпретирует их вместе с данными скважин, лабораторных испытаний, рельефом и сведениями о площадке.
Результатом обычно становится разрез или карта распределения измеренного параметра. На них видны участки, отличающиеся от окружающего массива. Такая аномалия может быть связана с изменением состава или влажности грунта, трещиноватостью, техногенной выемкой, пустотой, коммуникацией либо другим объектом. Чтобы установить причину, аномалию проверяют бурением, шурфом, зондированием или повторным измерением другим методом.
Главная ценность геофизики — возможность увидеть, как меняются условия между точками бурения. Это особенно важно на неоднородных площадках и линейных объектах, где большое расстояние между скважинами может скрыть локальную проблемную зону.
Когда назначают геофизические исследования
Геофизику включают в программу не автоматически, а для ответа на конкретный инженерный вопрос. Задача должна определять методику, шаг измерений, длину профилей и глубину исследования.
Работы могут быть полезны, когда необходимо:
- проследить кровлю скальных или плотных грунтов между скважинами;
- выявить зоны разуплотнения, трещиноватости или техногенного нарушения массива;
- проверить участок на наличие пустот, старых выработок, погребённых конструкций и локальных включений;
- уточнить строение площадки со сложным рельефом или резкой изменчивостью грунтов;
- исследовать протяжённую трассу дороги, трубопровода или инженерной сети;
- спланировать дополнительные скважины так, чтобы проверить наиболее важные аномалии;
- получить данные для расчётной модели при реконструкции или сложном новом строительстве.
Если задача сформулирована как «посмотреть, что под землёй», результат часто оказывается слишком общим. До выхода в поле нужно определить предполагаемый объект поиска, требуемую глубину и допустимый размер цели. Это помогает выбрать метод, который действительно способен решить задачу.
Какие методы применяют
Универсального геофизического прибора не существует. Каждый метод чувствителен к определённым свойствам среды и имеет ограничения. На сложных объектах применяют несколько методов, а результаты сопоставляют между собой.
Электроразведка и электротомография

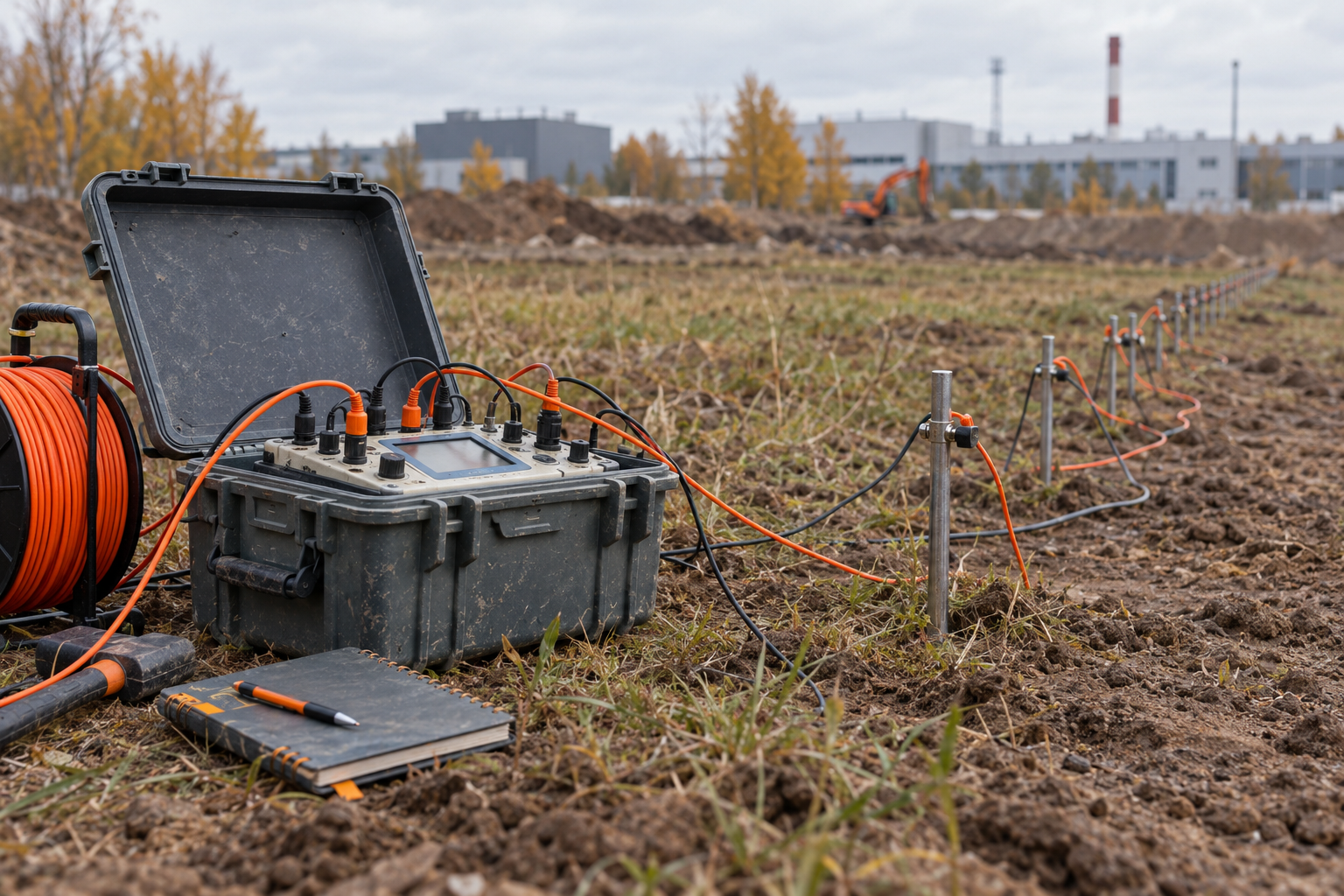

При электротомографии вдоль профиля устанавливают электроды, создают контролируемое электрическое поле и измеряют разности потенциалов. После обработки получают модель распределения удельного электрического сопротивления по глубине и вдоль линии наблюдений.
Метод используют для изучения неоднородности грунтов, поиска зон повышенной влажности, трещиноватости, погребённых выемок и других контрастных объектов. На результат влияют минерализация воды, влажность, глинистость, металлические коммуникации, качество контакта электродов с грунтом и помехи от инфраструктуры. Одинаковое сопротивление может соответствовать разным геологическим условиям, поэтому без опорных скважин интерпретация остаётся неоднозначной.
Сейсмические методы
Сейсмические исследования регистрируют распространение упругих волн от контролируемого источника к приёмникам. По времени прихода и характеру волн оценивают скоростное строение массива, глубину границ, трещиноватость и изменение жёсткости грунтов. Методики преломлённых волн и анализа поверхностных волн решают разные задачи, поэтому их нельзя считать взаимозаменяемыми.
Скорости волн и динамические характеристики полезны для инженерной модели, но динамический модуль не равен статическому модулю деформации, который получают при других видах испытаний. Переход между характеристиками требует обоснования и учёта конкретных грунтовых условий.
Георадар
Георадар излучает короткие электромагнитные импульсы и фиксирует отражения от границ с различными электрическими свойствами. Метод часто применяют для поиска коммуникаций, локальных пустот, погребённых конструкций и нарушения слоёв на небольшой глубине. Он обеспечивает высокую детализацию при благоприятных условиях.
Глубина и качество георадарного обследования сильно зависят от грунта. Влажные глины, минерализованные воды и проводящие техногенные материалы быстро ослабляют сигнал. Поэтому обещание гарантированно увидеть любой объект на заранее заданной глубине без оценки площадки некорректно.
Почему геофизика не заменяет бурение
Геофизика показывает контрасты физических свойств, но не отбирает образец и не определяет лабораторные характеристики грунта. Бурение, напротив, позволяет увидеть состав слоя, отобрать монолит или пробу, измерить уровень подземных вод и привязать результаты к инженерно-геологическому элементу.
Наиболее надёжная схема — совместное применение методов. Сначала анализируют архивные материалы и выполняют опорные скважины, затем проводят профилирование, а выявленные аномалии проверяют дополнительными точками. Такой подход превращает косвенный сигнал в обоснованную инженерную модель.
Поэтому геофизические работы рассматривают как часть комплексных инженерно-геологических изысканий, а не как способ отказаться от полевых и лабораторных исследований. Подробно задачи и возможности методов представлены на странице услуги геофизических исследований и поиска пустот.
Как проходят работы
Работа начинается с постановки задачи. Специалист изучает техническое задание, посадку объекта, существующие скважины, топографическую основу, сведения о коммуникациях и историю использования территории. Затем выбирает методику и раскладывает профили так, чтобы они пересекали предполагаемые границы или аномальные зоны.
На площадке проверяют доступность профилей и источники помех. Для электротомографии устанавливают электроды с заданным шагом и контролируют контакт с грунтом. При сейсмике размещают приёмники и выполняют серию возбуждений. Георадарные профили проходят с выбранной антенной и фиксируют координаты. Полевые данные проверяют сразу, чтобы при необходимости повторить участок или изменить схему.
Камеральная обработка включает фильтрацию помех, построение разрезов, сопоставление с геологическими колонками и инженерную интерпретацию. Важно различать измеренный параметр и вывод о природе аномалии: вывод должен опираться на несколько независимых признаков.
Что влияет на качество результата
- Чёткая задача. Требуемая глубина, размер цели и ожидаемый геологический контраст определяют применимость метода.
- Геометрия наблюдений. Шаг электродов, расстояние между приёмниками и густота профилей влияют на разрешение и глубину исследования.
- Помехи. Металлические конструкции, кабели, дороги, вибрации и электромагнитные источники могут искажать данные.
- Координатная привязка. Профили, скважины и выявленные аномалии должны находиться в единой системе координат.
- Опорная геология. Скважины и лабораторные данные позволяют связать физические параметры с реальными слоями.
- Квалификация интерпретатора. Автоматически построенный цветной разрез ещё не является инженерным заключением.
Заказчику полезно проверить, что исполнитель показывает не только итоговую картинку, но и схему наблюдений, параметры методики, качество исходных данных, ограничения и основания для каждого вывода. Такой подход соответствует общей логике контроля качества инженерно-геологических изысканий.
Что получает заказчик
Состав результата зависит от задачи, но обычно включает пояснительную записку, схему профилей и точек наблюдений, описание оборудования и методики, обработанные разрезы или карты, привязку аномалий и рекомендации по их проверке. В отчёте должны быть указаны глубинность и разрешающая способность метода, а также факторы, ограничивающие достоверность интерпретации.
Для проектировщика особенно важно получить не перечень «обнаруженных объектов», а согласованную инженерную модель. Аномальные зоны должны быть сопоставлены со скважинами, рельефом, коммуникациями и конструктивной схемой будущего сооружения. Если результаты используются в геотехнических расчётах, происхождение исходных параметров и способ их интерпретации должны быть понятны и проверяемы.
Как подготовить исходные данные
До расчёта стоимости и программы работ заказчику желательно передать ситуационный план, границы площадки, посадку проектируемого объекта, техническое задание и имеющиеся отчёты изысканий. Для поиска локального объекта полезно указать его предполагаемый размер, глубину и материал. Если на территории есть действующие сети, подземные сооружения, зоны ограниченного доступа или источники вибраций, об этом нужно сообщить заранее.
Чем точнее исходный вопрос, тем меньше риск получить красивый, но мало полезный разрез. Для одной площадки главным результатом станет уточнение кровли скального массива, для другой — контур техногенной выемки, а для третьей — выбор мест дополнительных скважин.
Итог
Геофизические исследования помогают увидеть пространственную изменчивость грунтов и выделить участки, которые невозможно уверенно оценить по отдельным скважинам. Но метод даёт косвенную информацию и наиболее надёжен в комплексе с бурением, лабораторией и другими полевыми испытаниями. Правильная постановка задачи, подходящая методика и проверка аномалий превращают геофизический разрез в полезный инструмент для проектировщика.
